Cur síos ar an Táirge & Feidhmchláir

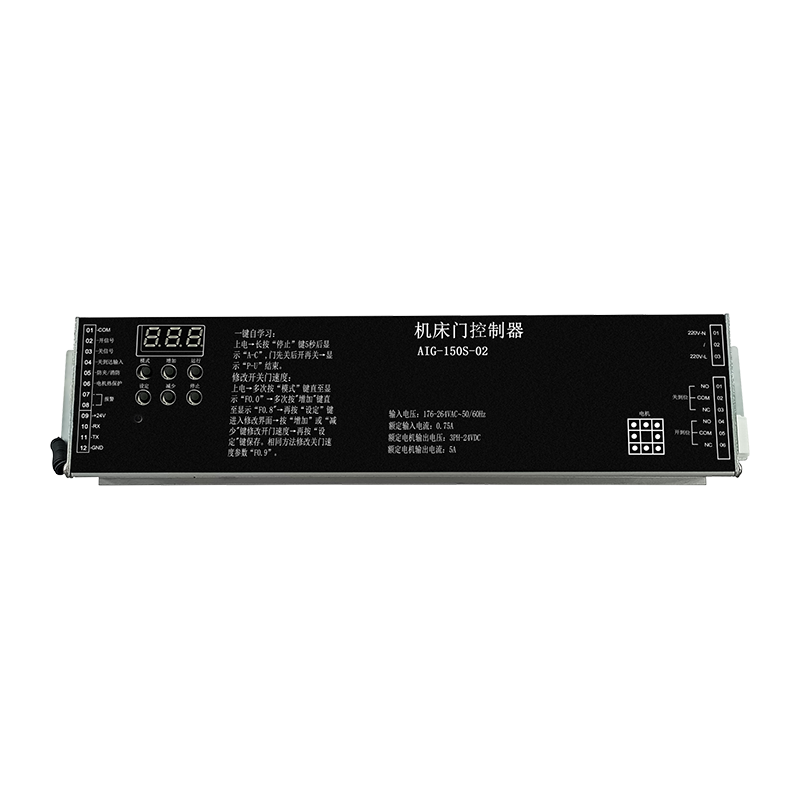

Feidhmchlár Sprioc: Tá an rialtóir seo deartha go sonrach le haghaidh oibriú uathoibrithe doirse uirlisí meaisín.
Cineál Córais: Is rialtóir DC brushless é a úsáideann rialú PWM veicteoir spáis lúb dúnta iomlán chun gluaiseacht mótair a bhainistiú.
Próifíl Fhisiciúil: Tá an t-aonad dlúth, le toisí 261 x 64 x 41 mm (LxWxH).
Príomhghnéithe
Dífhabhtaithe Aon-eochair: Áirítear leis an gcóras feidhm fhéinfhoghlama simplithe “A-c” a thomhaiseann taisteal dorais go huathoibríoch agus a shainaithníonn uillinn tosaigh an mhótair.
Comhéadan Rialaithe Cuimsitheach: Ligeann eochaircheap digiteach d'úsáideoirí aistriú idir modhanna, monatóireacht a dhéanamh ar shonraí fíor-ama (luas agus reatha), agus paraiméadair feidhm a mhodhnú.
Cuar Oibriúcháin Illeibhéil:
Grúpaí Oscailte (O) agus Deiridh ©: Tacaíonn sé le ceithre leibhéal luais ar leith (Lv1–Lv4) le socruithe inoiriúnaithe do luasghéarú, luasmhoilliú, “jerk” (réidheacht), agus faid mhaolú.
I/O Inchumraithe:
Ionchuir: Tacaíonn sé le comharthaí seachtracha le haghaidh orduithe oscailte/dún, lasca teorann, agus ionchuir naisc sábháilteachta/dóiteáin.
Aschuir Leaschraolacháin: Áirítear leis trí athsheachadáin is féidir a ríomhchlárú le haghaidh 15 fheidhm dhifriúla, mar shampla comharthaíocht nuair a bhíonn an doras oscailte/dúnta go hiomlán nó ag léiriú locht rialtóra.
Monatóireacht Fíor-Ama (N Paraiméadair): Rianaíonn sé sonraí teicniúla lena n-áirítear voltas bus DC, suíomh reatha an ionchódóra, am reáchtála iomlán, agus comhaireamh timthriall an dorais (suas go dtí na milliúin timthriallta).
Sochair & Feidhmeanna Sábháilteachta
Beachtas agus Iontaofacht: Cinntíonn úsáid cáblaí ionchódóra sciath agus rialú lúb dúnta go bhfuil siad suite go beacht agus cuireann sé cosc ar mhótair “rite” le linn oibriú.
Cosaintí Sábháilteachta:
Loighic Frith-phionóis: Áirítear “criosanna marbh” in-ríomhchláraithe agus amanna braite stalla chun gortú nó damáiste trealaimh a chosc.
Caomhnú Comhshaoil & Leictreach: Gnéithe cosanta borrtha tintreach spreagtha agus cosaint teirmeach mótair (trí DI6 nó DI5).
Diagnóisic Casta: Stórálann an rialtóir na ceithre locht is déanaí (m.sh., E-01 le haghaidh forshrutha, E-02 le haghaidh teip ionchódóra) chun fabhtcheartú tapa a éascú.
Cobhsaíocht: Áirítear leis sin cosaint ionsuite in aghaidh róvoltais, undervoltage, stalla mótair agus rothlú droim ar ais.
Sonraíochtaí Feidhmíochta Táirge
| Voltas ionchuir | 176–264 VAC, 50/60 Hz |
| Mótar nó mótair servo gan scuab 24V DC inrialaithe, sruth aschuir uasta 7.5 A, cumhacht aschurtha uasta 150 W Lasc cumhachta 24V |
| Feistithe le feidhm líonraithe cumarsáide RS-485 |
| Comharthaí ionchuir | oscailte, gar, frith-phrionsa/dóiteáin, teacht, cosaint róthéamh mótair |
| Comhartha aschur sealaíochta | suíomh oscailte, suíomh gar, earráid |
| Raon infheidhme | doirse uirlisí meaisín, doirse feidhme sainoiriúnaithe, etc. |
