Prionsabal tomhais
Dearadh méadair sreafa mais gáis theirmeach bunaithe ar phrionsabal an idirleathadh teirmeach. Úsáideann na hionstraimí seo modh difríochta teochta tairiseach chun gáis a thomhas go beacht. Cuireann siad buntáistí ar nós méid beag, leibhéal ard digitithe, suiteáil éasca, agus tomhas cruinn.
Tá dhá braiteoir teochta friotaíochta platanam de ghrád tagartha sa chuid braiteora. Le linn oibriú, déanann braiteoir amháin an teocht mheán T1 a thomhas go leanúnach; déanann an braiteoir eile féin-théamh go dtí teocht níos airde ná an mheánteocht T2 agus úsáidtear é chun an ráta sreafa sreabhach a bhrath, ar a dtugtar an braiteoir treoluas. An teocht ΔT = T2 - T1 , áit a bhfuil T2 > T1 . Nuair a shreabhann sreabhán tríd, imbhuaileann móilíní gáis leis an braiteoir agus iompraíonn siad teas ó T2 , rud a fhágann go dtiteann an teocht T2. Chun ΔT a choinneáil tairiseach , ní mór an sruth soláthair go T2 a mhéadú . Fágann ráta sreafa gáis níos tapúla go n-iompraítear níos mó teasa. Tá caidreamh feidhme seasta idir ráta sreafa gáis agus méadú teasa; is é seo prionsabal na difríochta teochta tairiseach.

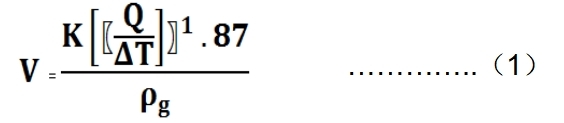

Ina measc ρ g , sreabhán domhantarraingthe sonrach (a bhaineann le dlús)
V — Treoluas sreafa
K — Comhéifeacht iarmhéid
Q - Toilleadh téimh (a bhaineann le teas agus struchtúr sonrach)
ΔT - Difríocht teochta
Ós rud é go bhfuil teocht an braiteora i gcónaí go huathoibríoch agus i gcónaí thart ar 30 ° C níos airde ná an teocht mheán (comhthimpeallach), ní gá cúiteamh teochta i bprionsabal a bheith ag an méadar sreabhadh gáis teirmeach.
Tá an méadar sreabhadh mais gáis teirmeach oiriúnach le haghaidh teocht an mheáin ó -40 go 220 ℃.
( 1 ) Tá baint ag sainmheáchan agus dlús an tsreabháin.
Cá bhfuil ρ g — dlús an mheáin faoi choinníollacha oibriúcháin ( kg/m3 )
ρn — Dlús an mheáin faoi choinníollacha caighdeánacha ( 101.325 kPa , 20 ℃ ) ( kg/m3 )
P — Brú oibriúcháin ( kPa )
T - Teocht oibriúcháin (°C)
ó chothromóidí ( 1 ) agus ( 2 ) go bhfuil na gaolta feidhmiúla idir treoluas sreafa, brú oibriúcháin, dlús gáis agus teocht oibriúcháin socraithe.
Níl aon tionchar ag teocht agus brú ar mhéadar sreafa mais theirmeach difreálach teirmeach. Is fíor-mhéadar sreabhadh díreach mais é, rud a chuireann deireadh leis an ngá atá le húsáideoirí brú agus teocht a cheartú.
Tá na buntáistí teicniúla seo a leanas ag méadar sreabhadh mais gáis teirmeach:
● Ní éilíonn méadar sreabhadh mais fíor aon chúiteamh teochta nó brú chun sreabhadh gáis a thomhas, rud a fhágann go bhfuil sé áisiúil agus cruinn. Is féidir leis an ráta sreafa mais nó ráta sreafa toirtmhéadrach caighdeánach an gháis a fháil.
● Le raon leathan tomhais, féadann sé rátaí sreafa gáis a thomhas ó 100 Nm/s go 0.5 Nm/s, agus is féidir é a úsáid chun sceitheadh gáis a bhrath.
● Tá dea-fhriotaíocht turraing aige agus saol seirbhíse fada. Níl aon pháirteanna gluaiseachta nó comhpháirteanna braite brú ag an braiteoir, mar sin níl tionchar ag creathadh ar chruinneas tomhais air.
● Tá suiteáil agus cothabháil simplí. Is féidir suiteáil agus cothabháil a dhéanamh gan cur isteach ar tháirgeadh, ar choinníoll go gceadaíonn coinníollacha an láithreáin. (Saincheapadh speisialta ag teastáil)
● Dearadh digiteach. Cinntíonn tomhas iomlán ciorcad digiteach tomhais chruinne agus cothabháil áisiúil.
● Trí chumarsáid RS-485 a úsáid, is féidir uathoibriú agus comhtháthú monarchan a bhaint amach.
